Технические характеристики конусной дробилки КМД-2200
Параметры КМД 2200Гр КМД 2200Т
Ширина приемной щели, мм 140 100
Наибольший размер кусков питания, мм 110 85
Ширина разгрузочной щели, мм 10...20 5...15
Диаметр основания дробящего конуса, мм 2200
Производительность при дроблении кристаллических материалов средней крепости с
влагосодержанием до 4% в открытом цикле, м3/ч, не менее 220...260 160...220
Мощность приводного электродвигателя, кВт 250
Масса собственно дробилки, т 88 88
Дробилка КМД-2200
Наименование Номер чертежа Вес, кг.
Станина 1275.01.201-4 20800
Втулка цилиндрическая1275.01.305сб 481
Броня ребра 1275.01.314-1 145
Броня ребра 1275.01.315-1 149
Диск верхний 1275.01.319 165
Диск нижний 1275.01.320 110
Диск промежуточный 1275.01.322 73
Диск 1275.01.323 38
Вал 1275.02.203 385
Вал приводной 1275.02.300-1сб 2715
Шестерня коническая 1275.02.314-1 425
Эксцентрик 1275.03.300сб 4391
Втулка коническая 1275.03.301сб (1270.03.103) 310
Корпус эксцентрика 1275.03.303 2040
Втулка коническая (бронза) 1275.03.308 375
Колесо зубчатое 1275.03.310 1800
Колесо зубчатое 1275.03.311-1 2030
Чаша опорная 1275.04.200-2сб 3400
Корпус чаши 1275.04.205 2800
Подпятник сферический 1275.04.212 505
Подпятник сферический 1275.04.304сб 499
Чаша опорная 1275.04.700-1сб 3336
Подпятник сферический 1275.04.705сб 499
Корпус чаши 1275.04.706-1 3370
Воротник дробящего конуса 1275.05.303сб 283
Вал 1275.05.310 (401) 3100
Головка 1275.05.403 770
Механизм поворота 1275.09.700 300
Стойка 1275.12.215 71
Стойка 1275.12.107 71
Дробилка КМД-2200Т
Наименование Номер чертежа Вес, кг.
Броня 1240.07.102 3400
Конус дробящий 1275.03.300сб (1275.05.400сб) 17760
Тарелка 1275.05.311 820
Плита распределительная 1275.05.312 755
Головка 1275.05.316 285
Броня конуса 1275.05.371-3сб (1239.05.206-1) 3100
Тарелка прижимная 1275.05.402 741
Плита распределительная 1275.05.404-1 805
Гайка 1275.05.406-1 140
Футеровка 1275.07.317 1900
Кольцо регулирующее 1275.07.400сб 14259

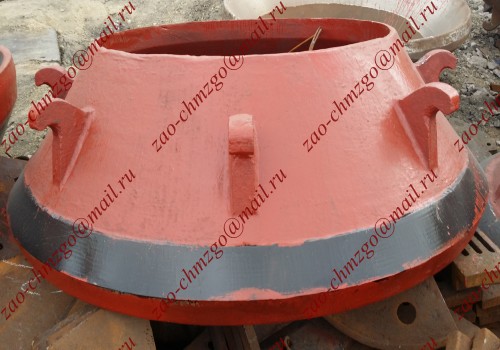

Броня неподвижная 1275.07.415-2 (1275.07.429) 3400
Корпус кольца 1275.07.416-1 8300
Пружина 1275.10.303 45
Дробилка КМД-2200Гр
Наименование Номер чертежа Вес, кг.
Конус дробящий 1270.05.300 (1270.05.200) 17660
Броня конуса 1270.05.301-1сб 3000
Кольцо регулирующее 1270.07.300сб 14159
Броня неподвижная 1270.07.302-1 3300
Предлагаем запчасти к конусной дробилке КСД-2200
Конусная дробилка КСД-2200, предназначенная для грубого дробления, оснащена
пружинной амортизацией, механизмом регулирования ширины разгрузочной щели (от 30
до 60 мм). В качестве исходного сырья для дробления могут выступать рудные и нерудные
полезные ископаемые, а также аналогичные материалы (за исключением пластических).
При выборе дробилки необходимо учитывать некоторые параметры, например, к
дроблению в КСД-2200 Гр допускается материал, наибольший размер которого не
превышает 300 мм, а влажность – не больше 4%. Это высокопроизводительная машина, за
час вырабатывающая 360-610 куб.м. щебня.
Технические характеристики дробилок КСД-2200
Модель КСД-2200 Гр КСД-2200 Т
Диаметр основания дробящего конуса, мм 2200 2200
Диапазон регулирования ширины разгрузочной щели в фазе сближения профилей, мм 30-60 15-30
Размер максимального куска питания, мм 300 250
Производительность на материале с временным сопротивлением сжатию 100-150 МПа и
влагосодержанием до 2%, в открытом цикле, м³•4-1 360-610 180-360
Установленная мощность главного привода, кВт, не более 250 250
Удельная масса, т•м-3•4 0,270-0,160 0,540-0,270
Габаритные размеры* (Д*Ш*В), мм, не более 5500*4300*5100 5500*4300*5100
Масса дробилки, т, не более 98,0 98,0
Дробилка КСД-2200
Наименование Номер чертежа Вес, кг.
Бронь верхняя 1272.05.204-1 м/о 450
Бронь неподвижная 1272.07.320 м/о 3400
Бронь неподвижная 1273.07.307-1 м/о 2600
Бронь неподвижная ДР 47.00.00.01 м/о 3560
Бронь подвижная 1272.05.203-1СБ м/о 2500
Патрубок 1240.12.07 Б «207″ 355
Патрубок КСД 2200 555
Плита распределительная 1273.05.02 м/о 450
Патрубок 1272.12.308 513
Бронь подвижная 1272.05.203-4 м/о 2500
Дробилка КСД-2200 Т
Наименование Номер чертежа Вес, кг.
Конус дробящий 1272.05.200сб 15575
Броня нижняя 1275.05.203-1 2900
Броня верхняя 1272.05.204-1 450
Плита распределительная 1272.05.303 360
Кольцо регулирующее 1272.07.300-2сб 16476
Корпус кольца 1272.07.314-1 8400
Броня неподвижная 1272.07.320-1 3450
|
