СТАЦИОНАРНАЯ МАШИНА ПО ПРОИЗВОДСТВУ БЛОКОВ/БРУСЧАТКИ SUMAB R-400.
С помощью вибропресса Sumab R-400 могут быть произведены различные виды бетонных изделий, такие как тротуарная плитка, блоки (пустотелые, изоляционные и др.), бордюры, брусчатка, элементы для дымоходов, с дополнительным слоем краски и твердой поверхности, и другие.
Оборудование предлагается в базовом, полу-автоматическом и автоматическом вариантах.

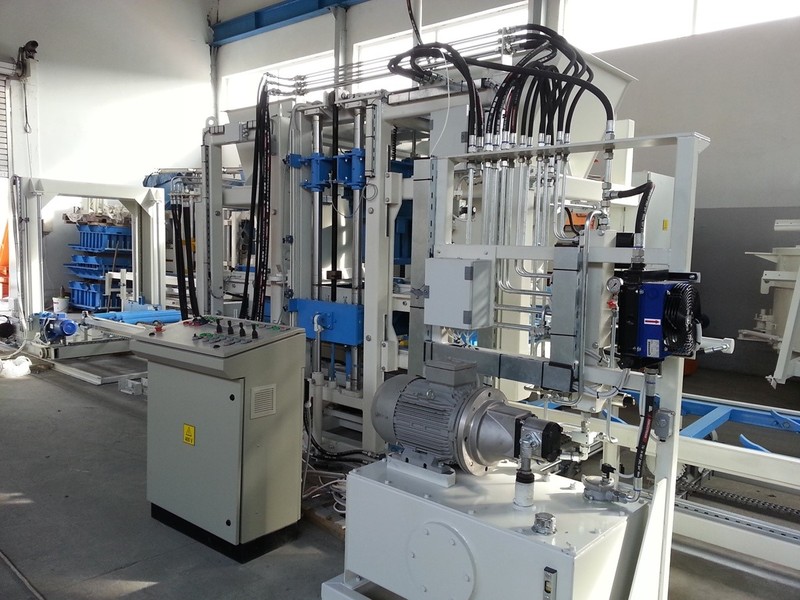

Стационарная блок-машина (вибропресс) Sumab R-400.
Вибрационная система Oli Vibrator или Knauer, Германия.
Размеры поддона: 1200x550 мм.
Полезная площадь макс.: 1100x500 мм.
Производительность (в смену (8 ч)):
6912 шт. пустотелых блоков (20x20x40 см)
550-640 м2 брусчатки (10x20x6 см)
1600-2000 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя.
Рама машины.
Мощная главная рама машины построена из металлической конструкции в виде квадратной трубы. Система форм и трамбовочной головки работает гидравлически в системе хромированных колонн (2 направляющих). Колонны хромированы, заземлены и установлены в легко меняемых втулках. Система форм прикреплена к направляющим колоннам. Два нижних гидравлических цилиндра крепятся к стальному валу синхронизации хода расформовки. Трамбовочная головка управляется 4-мя направляющими колоннами и оснащена легко заменяемыми втулками. Приводится в действие гидравлическим цилиндром, который создает силу для удара головки.
Фиксация пресс-форм.
Формы фиксированы 4 винтами. Давление форм на вибростол может быть отрегулировано при помощи 4 натяжных пружинных буферов, покрытых каучуком. Предварительное натяжение форм осуществляется при помощи четырех легкодоступных винтов, расположенных на балке для поднятия форм.
Трамбовочная головка.
Плита трамбовочной головки присоединена к мосту головки резиновыми амортизаторами и снабжена двумя компактными вибраторами. Для производства специальной продукции резиновые буферы могут быть заблокированы на 4 точках балки трамбовочной головки.
Система транспортировки палет.
Продвигает палеты и транспортирует их в правильную позицию на вибростоле. Для чувствительных продуктов (пустотелые блоки и т.п.) есть функция мягкого старта/торможения. Устройство транспортировки палет приводится в движение электродвигателем, управляемым при помощи частотного преобразователя.
Основная система заполнения бетоном.
Представляет собой мощную рамную структуру, сделанную из квадратных труб. На ней расположен бетонный бункер с силос воротами и индикатором уровня. Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном.Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.
Гидравлическое оборудование.
Отдельно от машины расположена емкость для гидравлического масла объемом 200 литров. Насосы и мотор расположены сбоку емкости. Также есть фильтр с индикатором грязи, уровня топлива, охлаждения (опция) и нагревателя (опция) для разогрева топлива. Максимальное давление 170 bar.
Все электроклапаны стандартные, и заменяемые CETOP, если в машине предусмотрена система управления PLC. Регуляторы давления для всех частей машины имеют гидравлический привод движения.
Вибрационная система Oli Vibrator с самосинхронизированными вибраторами:
Состоит из 2 вибраторов, с двумя стержнями, специально изготовленными для машины Sumab R-400, самосинхронизируемых и управляемых инвертером частоты.
Вибраторы расположены на основной плите, которая прикреплена к раме машины и изолирована резиновыми буферами. Для пред- и главной вибрации могут быть использованы разные частоты. Между вибрациями двигатели работают на низкой мощности. Оптимальная частота 65 Гц.
Вибростол расположен на резиновых буферах и оснащен заменяемыми прокладками износа.
Ударные барьеры расположены на раме машины и могут настраиваться.
Вибрационная система с электронно синхронизированными внешними приводами:
Данная система вибрации как вторая опция сделана с двумя внешними приводами, синхронизированными в электронном виде. Двигатели с частотным управлением установлены на раме, которая изолирована резиновыми буферами. Для предварительной, промежуточной и основной вибрации могут быть выбраны различные частоты. Промежуточные вибраторы продолжают работать с низкой заданной частотой. Суммарная сила 50.000 N !
|
