Представитель в Украине Шведской компании "Scandinavian & UK Machines АВ" /SUMAB/ – предлагает Вам ознакомиться с оборудованием для производства бетона и изделий из него - бетонные заводы мобильные и стационарные, вибропрессы для производства тротуарной плитки и бордюров.
Оборудование для производства Холодного асфальта.
Оборудование для производства ЖБИ -стеновых панелей и блоков ,оборудование для выгрузки и хранения цемента.
А так же оборудование для обработки арматурной проволоки и производства изделий из арматуры – сетка и т.д.
Стационарная блок-линия (вибропресс) Sumab R-500 АВТОМАТ.
Стационарная блок-машина Sumab R-500 с автоматическим управлением с устройством вставки поддонов, с накопителем поддонов и транспортерной лентой для свежих готовых продуктов.
Вибрационная система с частотным регулированием Knauer, Германия.
Размеры поддона: 1400x600 мм.
Полезная площадь (рабочая площадь пресса) макс.: 1250x620 мм.

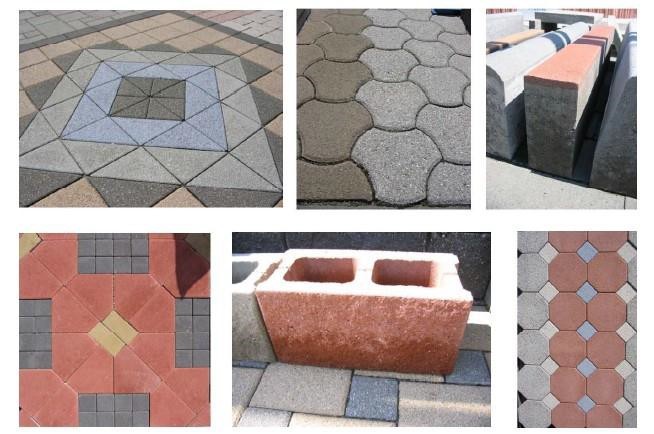

Производительность в смену (8 ч):
12 960 шт. пустотелых блоков (20x20x40 см)
864-1016 м2 брусчатки (10x20x6 см) цвет/без цвет.
2000-2500 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя.
Технические данные машины Sumab R-400
Максимальная высота продукта:
330 мм
Минимальная высота продукта:
25 мм
Вес машины с оборудованием для дополнительного слоя краски и твердой поверхности изделий и пресс-формой:
7700 кг
Объем основного бетонного бункера:
1100 л
Объем дополнительного бункера материалов для нанесения краски и твердой поверхности изделий:
1100 л
Рама машины.
Мощная главная рама машины построена из металлической конструкции в виде квадратной трубы. Система форм и трамбовочной головки работает гидравлически в системе хромированных колонн (2 направляющих). Колонны хромированы, заземлены и установлены в легко меняемых втулках. Система форм прикреплена к направляющим колоннам. Два нижних гидравлических цилиндра крепятся к стальному валу синхронизации хода расформовки. Трамбовочная головка управляется 4-мя направляющими колоннами и оснащена легко заменяемыми втулками. Приводится в действие гидравлическим цилиндром, который создает силу для удара головки.
Фиксация пресс-форм.
Формы фиксированы 4 винтами. Давление форм на вибростол может быть отрегулировано при помощи 4 натяжных пружинных буферов, покрытых каучуком. Предварительное натяжение форм осуществляется при помощи четырех легкодоступных винтов, расположенных на балке для поднятия форм.
Трамбовочная головка.
Плита трамбовочной головки присоединена к мосту головки резиновыми амортизаторами и снабжена двумя компактными вибраторами. Для производства специальной продукции резиновые буферы могут быть заблокированы на 4 точках балки трамбовочной головки.
Система транспортировки палет.
Продвигает паллеты и транспортирует их в правильную позицию на вибростоле. Для чувствительных продуктов (пустотелые блоки и т.п.) есть функция мягкого старта/торможения. Устройство транспортировки паллет приводится в движение электродвигателем, управляемым при помощи частотного преобразователя.
Основная система заполнения бетоном.
Представляет собой мощную рамную структуру, сделанную из квадратных труб. На ней расположен бетонный бункер с силос воротами и индикатором уровня. Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном.
Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.
Гидравлическое оборудование.
Отдельно от машины расположена емкость для гидравлического масла объемом 270 литров. Насосы и мотор расположены сбоку емкости. Также есть фильтр с индикатором грязи, уровня масла, охлаждения (опция) и нагревателя (опция) для разогрева масла. Максимальное давление 170 bar.
Все электроклапаны стандартные, и заменяемые CETOP, если в машине предусмотрена система управления PLC. Регуляторы давления для всех частей машины имеют гидравлический привод движения.
Система заполнения: наружная часть.
Состоит из мощной рамной структуры, сделанной из квадратных труб. На ней расположен бетонный бункер с силос воротами и индикатором уровня.
Вся система смонтирована на 4-х колесах, что позволяет перемещать устройство вручную, в случае, если необходим сервис или замена форм.
Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном.
Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.
|
