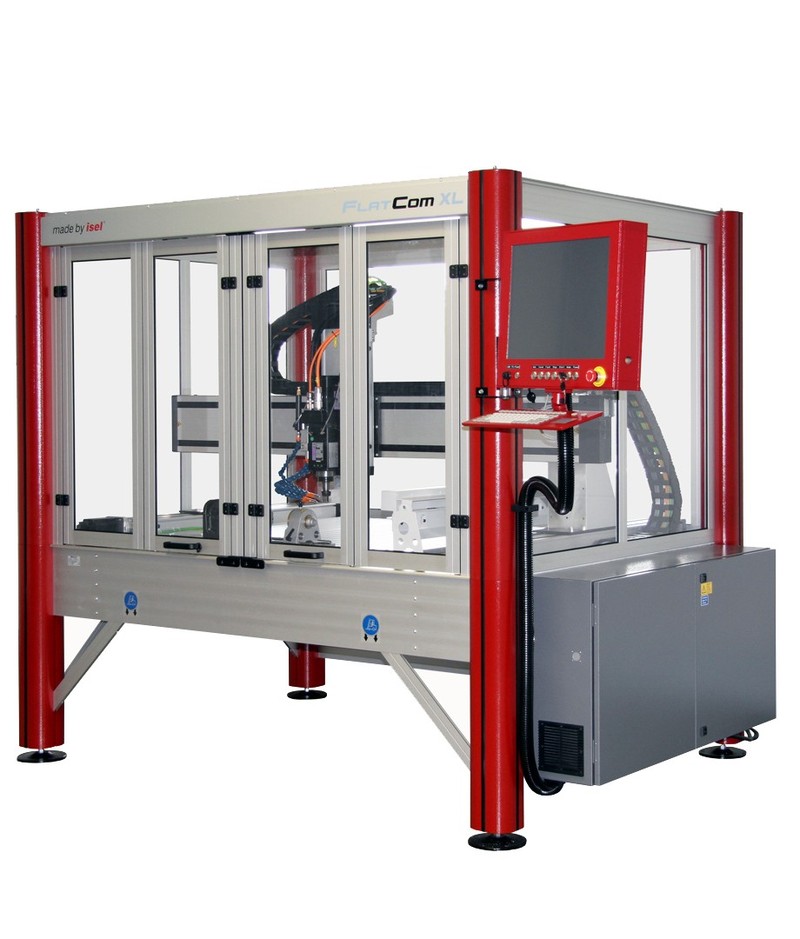

Базовая конструкция серии построена на основе специального анодированного алюминиевого профиля ISEL, обладающего необходимой жесткостью и малым весом. Привода осей на серво двигателях постоянного тока(серия FlatCom XL - на серво-приводах переменного тока), в совокупности с линейными направляющими и винтовыми осями с системой гайка+подшипник качения плотной посадки обеспечивает точность повторения до +/- 0,01 мм. Все оси оснащены 2-мя концевыми датчиками на каждую ось.

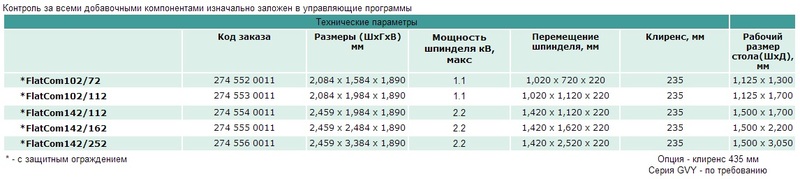

Общие технические характеристики:
• Площадь обрабатываемой поверхности от 440х480 мм до 1380х2480 мм, z ось 200 или 300 мм
• Рабочий размер стола: от 625х1100 мм до 1500х3050 мм
• Клиренс (проход под порталом): 235 мм или 435 мм
• Система привода: DC серия (FlatCom XL) или AC серия (FlatCom XL) – серво привод
• Скорость перемещения: 8 - 12 м/мин
• Вес: от 450 кг до 650 кг
• Потребляемая энергия 400В/50Гц
CNC контроль (опционально):
• Используется isel-CAC-CNC контроль
• WINDOWS NT/2000/XP
• До 6-ти осей интерполяции (линейные, поворотные, угловые)
• CAN bus для связи между CNC PC и периферийными устройствами- панель оператора, IO панель и прочее
Панель оператора (опционально):
Использование такой интегрированной опции является идеальным решением по управлению станком
Добавочные опции:
Зависят от применения станка и могут быть добавлены
• Мотор-шпиндель: мощность до 2,2 кВатт и до 40000 об/мин
• Автоматическая смена инструмента до 10 позиций
• Различные охлаждающие и смазывающие системы
• Поворотная ось для обработки цилиндрических поверхностей или необходимые вспомогательные оси
|
