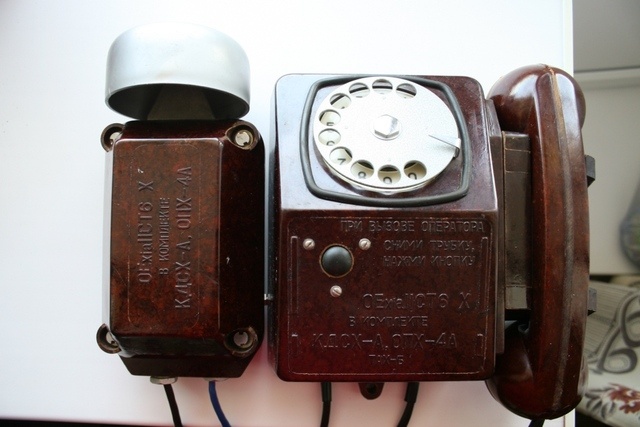

Телефонный аппарат ТАХ-Б
предназначен для организации телефонной связи во взрывоопасных зонах помещений и наружных установках предприятий химической промышленности.
Аппарат ТАХ-Б конструктивно выполнен с искробезопасными электрическими цепями уровня «ia» и имеет маркировкувзрывозащиты «0ExiaIICT6X в комплекте КДСХ-А, ОПХ-4А». Знак «Х» на аппарате после основной маркировки взрывозащиты обозначает особые условия его эксплуатации в соответствии с ГОСТ 12.2.020-76. Каждый узел аппарата ТАХ-Б выполнен в соответствии с требованиями ГОСТ 22782.5-76, ГОСТ 22782.0-81, ГОСТ 12.2.020-76. Аппарат должен устанавливаться во взрывоопасных зонах помещений и наружных установках согласно главе 7.3 ПУЭ и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Искробезопасность электрических цепей аппарата ТАХ-Б достигается за счет ограничения напряжения и тока в его электрических цепях до величин, обеспечивающих искробезопасность цепей. Это требование выполняется применением в приставках КДСХ-А и ОПХ-4А барьера искрозащиты, а также выполнения их конструкции в соответствии с ГОСТ 22782.5-76.
Аппарат изготавливается в настенном исполнении; его конструкция позволяет достаточно просто перейти к настольному варианту.
Корпус телефонного аппарата и корпус звонка изготовлены из ударопрочной пластмассы. Для подключения аппарата применяются кабели типа ТПП-08 или ТПВ-08.
В аппарате для обеспечения взрывобезопасности приняты следующие меры:
блок катушки звонка и блок противоместной схемы залиты компаундом;
в схеме аппарата предусмотрено шунтирование обмотки звонка варикондом и варитором;
к импульсным пружинам номеронабирателя подключен искрогасящий контур;
соединение крышки с корпусом звонка и основания самого аппарата с его корпусом осуществляется специальными болтами и опломбировано.
|
