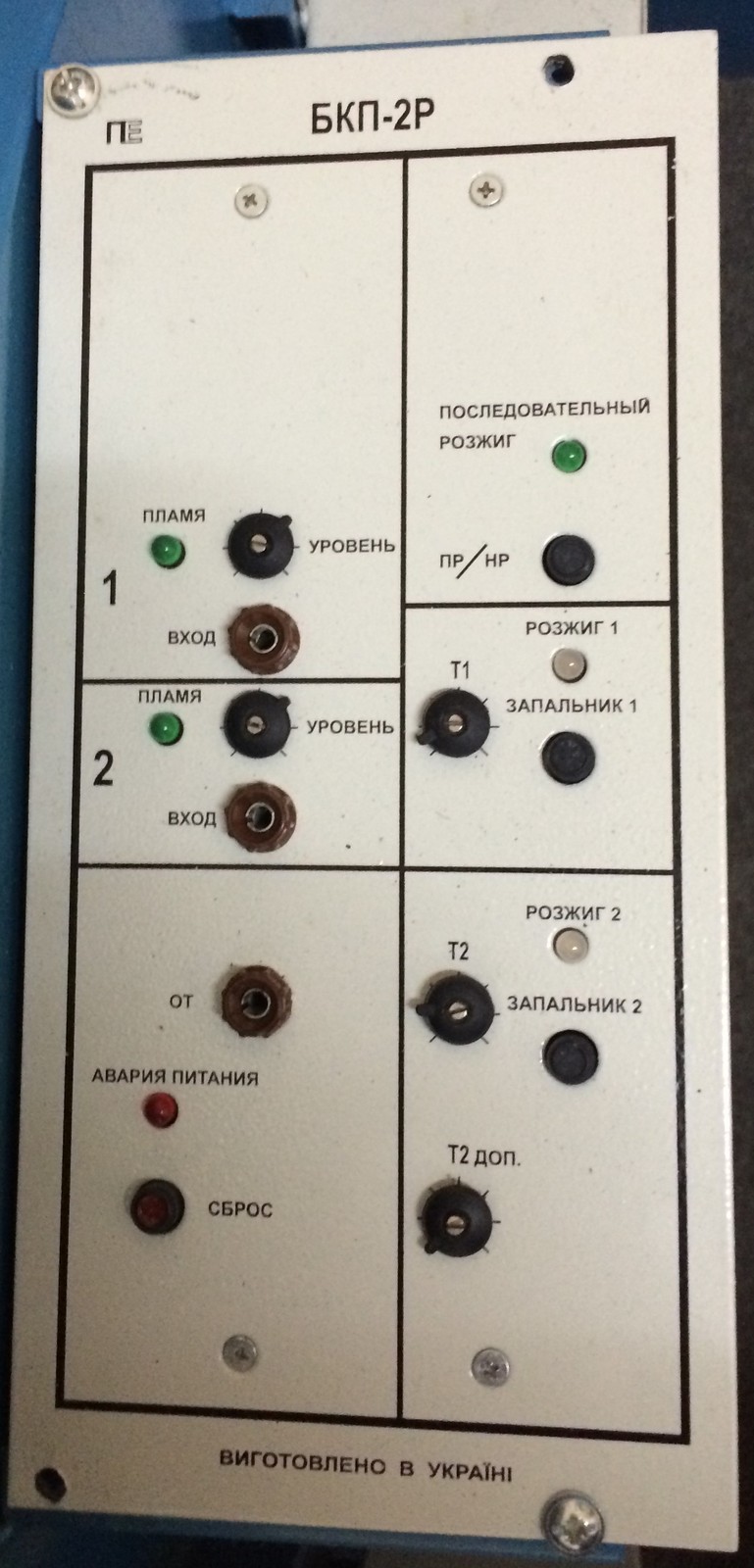

Блок контроля пламени двухканальный с устройством автоматического розжига Тип БКП - 2Р
туу 13722226.007-99
Оборудование новое. Остатки складские. Цена ниже производителя.
Блок предназначен для:
- непрерывного автоматического контроля пламени горелочных устройств в топочных камерах стационарных котлов и промышленных печей;
- осуществления независимого или последовательного розжига двух горелочных устройств в автоматическом режиме.
Блок является аналогом прибора Ф34.2. Возможно использовать блок контроля пламени совместно с блоком защиты котла БЗК. В качестве датчиков рекомендуется использовать преобразователи ПНП для жидкого и газообразного топлива или контрольные электроды КЭ для газообразного топлива.
1 Основные технические характеристики:
1.1 Блок выполняет следующие функции:
- преобразование сигналов от датчиков пламени в дискретный выходной сигнал;
- независимый розжиг по двум каналам;
- последовательный розжиг первого и второго каналов;
- формирование выдержек времени на замыкание контактов выходных реле, предназначенных для управления розжигом запальника и горелки;
- формирование импульсов для управления катушками зажигания Б115 или аналогичными;
- выдача напряжения для управления трансформаторами розжига ОС 33 или аналогичными;
- электропитание датчиков пламени;
Блок может работать со следующими типами преобразователей;
а) детектирующие датчики (контрольные электроды типа КЭ);
б) преобразователи типа ПНП, частотные датчики типа ФДЧ;
в) другие типы преобразователей, формирующие выходной сигнал постоянного напряжения в диапазоне от минус 10 до минус 1,5 В.
1.2 Количество входных каналов, ед. 2
1.3 Диапазон порога срабатывания - от минус (10 0/-3) до минус (1,5 0,4/-0,2) В.
1.4 Зона возврата по каждому каналу, В 0,5 /-0,2
1.5 Время срабатывания блока по каждому каналу, с, не более 2
1.6 Выходные сигналы:
- изменение состояния контактов реле контроля пламени (при наличии пламени - контакты замкнуты);
- изменение состояния контактов реле управляющих розжигом;
- диапазон изменения выдержки времени Т1 и Т2 для управления розжигом по первому и второму каналах от (0 2) до (10 /-3) с;
- диапазон изменения суммарной выдержки времени для управления розжигом по второму каналу при включении дополнительной выдержки Т2д от (0 2) до (20 /-6) с;
- выдержка времени совместной работы Тср (100 /-56) с.
1.7 Блок выдает для питания преобразователей наличия пламени следующие напряжения:
- напряжение постоянного тока ( /-27 /-3) В - для питания частотных датчиков типа ФДЧ, преобразователей типа ПНП;
- напряжение переменного тока (160 /-20) В, (50 /-1) Гц - для питания детектирующих датчиков.
1.8 Габаритные размеры блока, мм, не более 120 х 240 х 285
1.9 Масса блока, кг, не более 3,5
|
