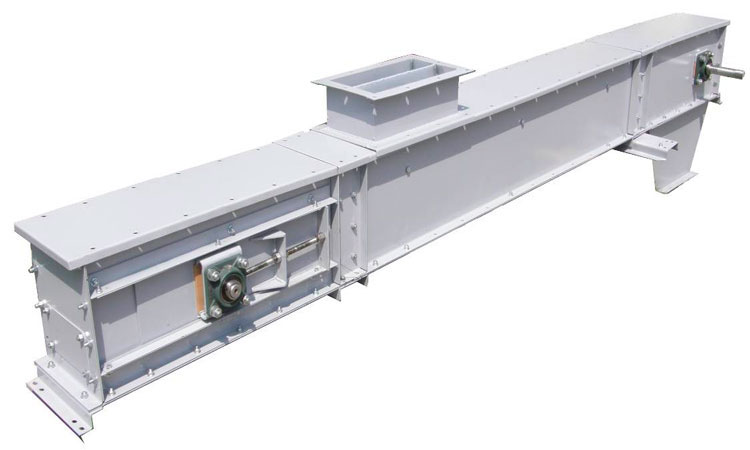

Транспортер цепной скребковый предназначен для транспортирования зерна, комбикормов, семян подсолнечника, а также других насыпных зернистых грузов с насыпной плотностью от 0,2 до 0,9 т/м3 и температурой до 70 °C.
Применение: Транспортеры цепные скребковые применяются на элеваторах, хлебоприемных пунктах, на крупяных, комбикормовых заводах, сушилках, а также могут применяться в других отраслях промышленности для транспортирования насыпных грузов, имеющих близкие к зерну физико-механические свойства. Транспортеры цепной скребковые могут быть изготовлены из оцинкованной стали, нержавеющей или окрашенной порошковой покраской. Для уменьшения травмирования зерна и снижения уровня шума в транспортере применяются поддерживающие ролики, направляющие для цепи. Также возможна футеровка внутренней поверхности транспортера.
Принцип работы: Транспортер цепной скребковый представляет собой коробчатую сборную конструкцию прямоугольного сечения из листовой стали. В верхней части транспортер закрыт крышками. В приводной секции на подшипниковом валу расположена приводная звездочка. На другом конце транспортера установлена натяжная секция, в которой имеются звездочка натяжная на оси и механизм натяжения. Между звездочками натянута цепь со скребками. Верхняя ветви цепи скользят по поддерживающих роликах установленных на осях-стяжках промежуточных коробов . Натяжное устройство обеспечивает необходимое промежуточных коробов . Натяжное устройство обеспечивает необходимое натяжение цепи со скребками. Приводная головка транспортера состоит из короба приводной головки, вала , ведущей звездочки, роликовая цепь 81XH, моторедуктора, реактивной серьги, реакивной тяги,швеллера крепления реактивной тяги. При включении привода приводная звездочка приводит в движение цепь со скребками внутри короба транспортера. Скребки на цепи захватывают груз и перемещают его по днищу короба от загрузочной секции к разгрузочной. На загрузочных секциях могут устанавливаться реечные задвижки, на разгрузочных секциях установлены шиберные затворы.
Для обеспечения безопасной работы короб приводной секции транспортера оборудуется (производитель не комплектует) сигнализатором движения и подпора, отключающим привод при провисании и обрыве цепи, а также при подпоре продукта в разгрузочном патрубке.
|
