Технические характеристики:
Сварочный портал – WP – 2500
Диаметры свариваемых прутков, мм 3 – 6
Размер ячеек (продольные с шагом 50 мм от 50 до 250, поперченные – плавная регулировка)
Максимальная ширина сетки, мм - 2500
Максимальное количество точек сварки, шт - 50
Мощность сварочных трансформаторов, КВт - 75Х6 (150*)
Подача поперечного прутка – автоматически (бункер)
Подача продольного прутка – вручную (с модуля подачи)
Производительность (поперечных прутков в минуту) – 40-60
* пиковая мощность от 150 КВт

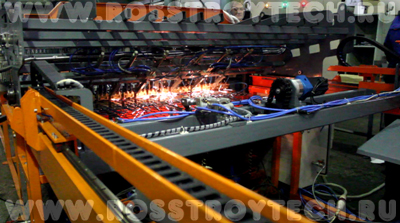

Автоматическая многоточечная линия сварки контактной сварки сеток предназначена для производства арматурной, кладочной, дорожной сетки, сварной сетки.
Преимущества данного устройства:
Более высокий уровень автоматизации по сравнению с одноконтактными и ручными станками, позволяющий снизить человеческий фактор в производстве, повысить производительность и сократить себестоимость готовой продукции. Используемая уникальная технология подачи продольных прутков позволяет сваривать сетки без остановки процесса на зарядку прутков, что позволяет использовать площади в разы меньшие по сравнению с машинами сварки сетки с бухт.

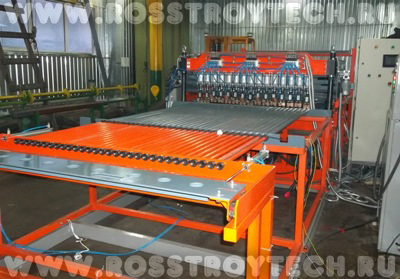

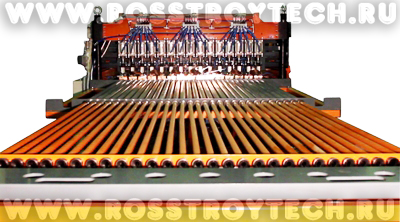

Базой многоточечной линии является сварочный портал, оснащенный модулем подачи поперечных прутков. Предварительно правленые и нарезанные в размер прутки из бункерных лотков в автоматическом режиме подаются в зону сварки. Поперечные прутки при этом подаются из бункера, а продольные загружаются в позицию автоматической подачи к сварочному порталу вручную. Освобождение готовой сетки из сварочного портала осуществляет модуль протяга с сервоприводом, который перемещает сетку в прямом направлении по зубчатой рейке. Непосредственно под модулем протяга располагается модуль пакетирования, оснащенный лопастями, которые в момент завершения производства сетки опускаются и складируют ее в штабель.
По желанию заказчика комплектация станка может быть упрощена.
|
